solidworks2022：智能工程圖助你提前完成設計任務

2022-07-18 10:07 lingzhi

期待已久的SOLIDWORKS 2022 ，通過線上的方式已經和大家見面啦，大量的增強功能将改進您的設計、文檔、數據管理、驗證等日常工作流程， 通過系列文章随小索一起來揭秘SOLIDWORKS 2022 的新功能吧！



今天與大家分享的是工程圖新功能，SOLIDWORKS 2022 工程圖可有助于您更好的分享設計意圖，更快地完成設計任務。


       點擊觀看SOLIDWORKS 2022 工程圖功能增強篇視頻
哪些功能發生了變化？

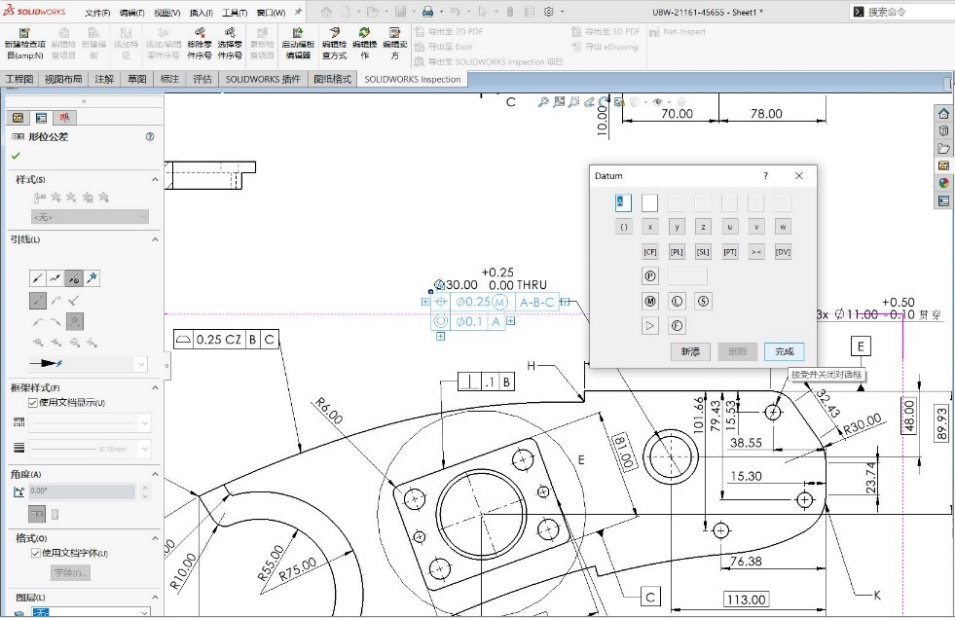

■ 全新的指示器界面



SOLIDWORKS 2022 引入了一個全新的界面來定義幾何形位公差“指示器”， 比以往更直觀，更容易，更規範的标注規格、區域、特征、過濾器、類型、修飾符和參考基準等。

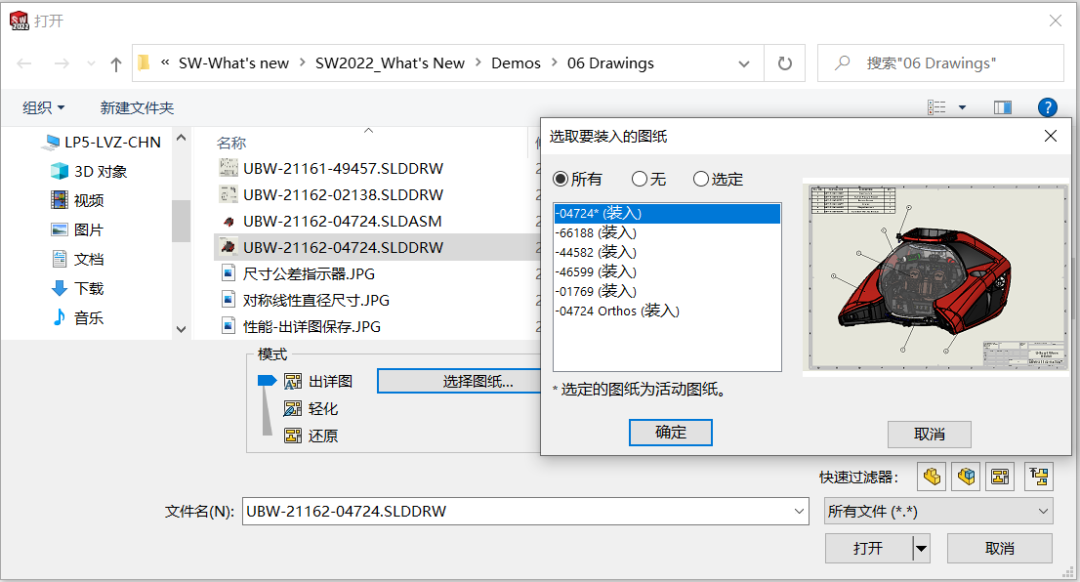

■ 出詳圖模式

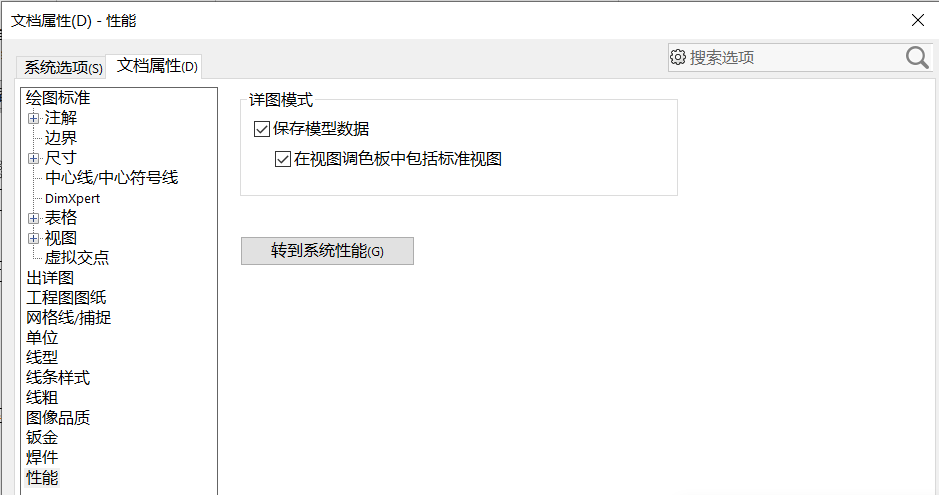

在SOLIDWORKS 2022 文檔屬性中，通過詳圖模式，您可選擇保存模型數據（保存要在出詳圖模式中使用的所有工程圖及模型數據）和在視圖調色闆中包括标準視圖（讓您在從視圖調色闆添加工程視圖時創建标準視圖）。

■ 整合多個BOM清單




SOLIDWORKS 2022 焊件“詳細切割清單”選項可幫助您實現将多個切割清單整合到一個Assembly BOM中，爲您提供更大的靈活性從而實現層級的深度控制。


■ 支持钣金件的平展模式視圖



SOLIDWORKS 2022預定義視圖，支持钣金件的平展模式視圖，可以切換彎曲線的可見性，增加自動化钣金零件文檔的制作能力。




哪些功能得到了增強？



■ 快速打印工程圖



SOLIDWORKS 2022 可以幾秒鍾内打開超大型工程圖文件并進行打印，無需載入任何零件或裝配體，同時您可以添加和編輯注釋，恢複丢失的目标序号，還可以創建孔表、添加尺寸、設置公差等。

■ 工程圖版本兼容



SOLIDWORKS 2022 可以打開任何以前版本的工程圖，并将繪圖功能擴展到出詳圖模式，即使沒有參考模型一樣可以實現此操作。

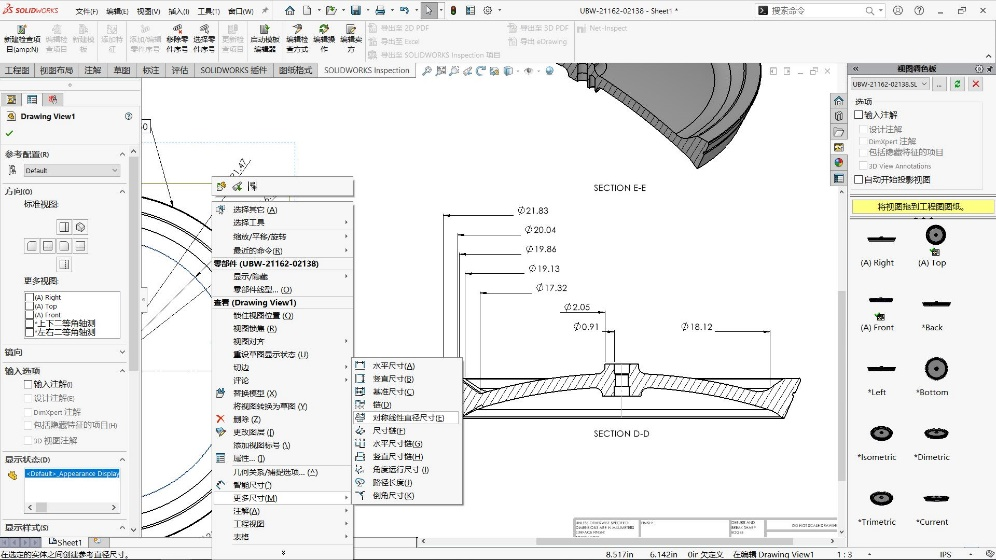

■ 模型邊線尺寸顯示更智能



在SOLIDWORKS 2022 工程圖中可以将尺寸直接切換爲顯示成半徑、直徑或線性直徑，對于旋轉體零件，“對稱線性直徑尺寸”可以隻顯示引線一側直徑尺寸，根據指定軸還可以創建多個直徑尺寸。

總結：SOLIDWORKS 2022 完善的圖文檔功能，是實現設計的關鍵組成部分，詳細的工程圖更有助于分享您的設計意圖。
