SOLIDWORKS 2022 您了解多少?大量的增強功能将改進您的設計、文檔、數據管理、驗證等日常工作流程, 通過系列文章随小索一起來揭秘SOLIDWORKS 2022 的新功能吧!
今天與大家分享的是裝配體新功能增強,SOLIDWORKS 2022 以确保您可以專注于設計的工程,提升設計效率。

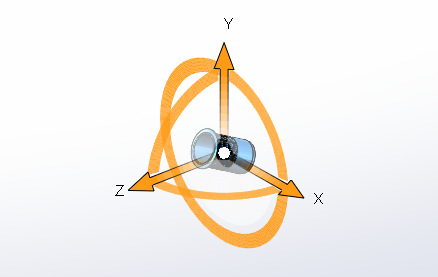

■ 快速準确移動零部件
在SOLIDWORKS 2022 裝配體中移動零部件更容易了,當從特征管理器樹中選擇零部件時,你會看到一個三重軸,這使得讓一個零部件移動到正确的位置非常簡單,隻需控制X, Y, Z軸和旋轉零部件即可輕松搞定。

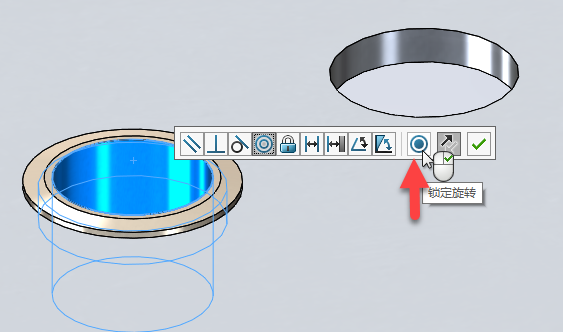

■ 快速配合欄有更多選擇
SOLIDWORKS 2022的“快速配合欄”提供了更多的控制,爲您提供了在添加配合(如對齊)之前進行調整的選項,這也适用于添加同軸心配合時,您将有機會在确認之前鎖定它們的旋轉。
■ 增加了新的配置表
在SOLIDWORKS 2022中增加了新的配置表,這個配置表使得創建和管理配置變得更加容易。從配置表中,您可以将新版本添加到您的設計中,還可以選擇開關不同零部件的壓縮和解除壓縮狀态,同樣您可以指定在每個配置中使用不同的零部件版本。
■ 指定零部件默認不包含在BOM中
SOLIDWORKS 2022中新增加了零部件的一個配置選項,您可以指定零部件默認不包含在BOM中,從而節省您在每次使用零部件時都必須更改此選項的時間。
哪些功能得到了增強?
■ 更快打開大型複雜的裝配體
SOLIDWORKS 2022 提供了更快的方式訪問您的設計,像Nemo這樣大型且複雜的裝配體,有6031個零部件的潛水器僅在13秒内打開,讓您更快地開始工作。
■ 陣列驅動零部件将變得更加智能
在SOLIDWORKS 2022中,陣列驅動零部件将變得更加智能。現在,當您選擇零部件時,SOLIDWORKS将始終選擇該零部件位置作爲種子,以确定如何創建和定位其他實例,即使您将零部件的位置更改爲不同的位置,陣列驅動零部件模式仍然假定您所選擇的零部件處于種子位置。
總結來看,SOLIDWORKS 2022在裝配體方面引入了各種各樣的性能和可用性改進,讓操作變得更加簡單高效,以确保您可以專注于設計,減少軟件操作的時間。
