用戶體驗增強！| SOLIDWORKS 2022 新功能揭秘

SOLIDWORKS 2022目前已經與大家見面了，且帶來了大量的功能增強，這些增強功能将改進您的設計、文檔、數據管理、驗證等日常工作流程。 我們将通過系列文章與大家分享介紹。今天與大家分享的是用戶體驗的增強，SOLIDWORKS 2022幫助您進一步提高工作效率。


哪些功能發生了變化？

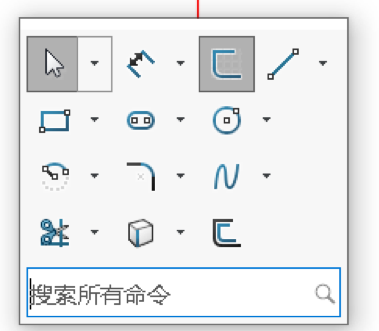

■ 一鍵訪問所有命令

在SOLIDWORKS 2022中，命令搜索被集成到“S”鍵快捷菜單中，即您可以通過“S”鍵訪問到任何一個命令。

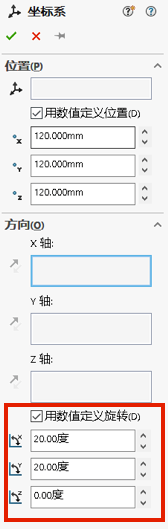

■ 設計中的定位更靈活



在SOLIDWORKS 2022中，可以使用數值來定義坐标系統，包括位置與旋轉，這使得定位在設計中變得更加靈活。



■ 打開參考幾何體更便捷

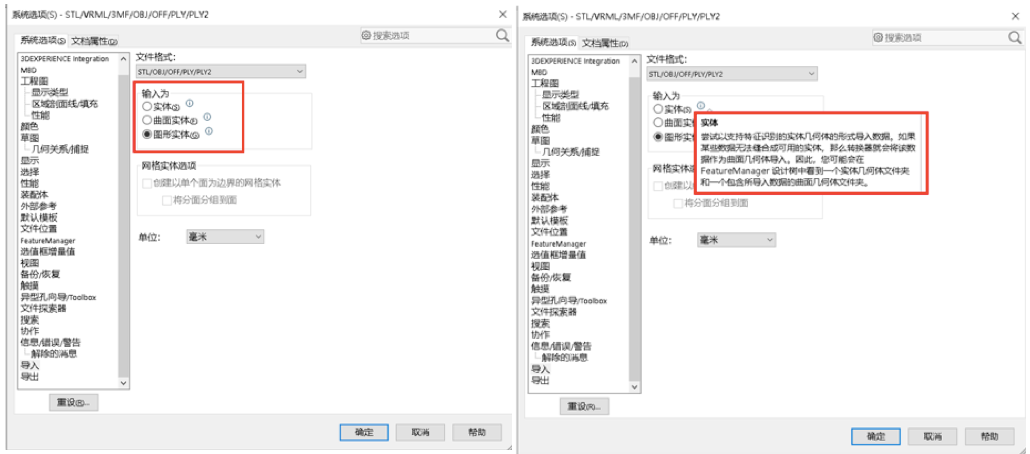

SOLIDWORKS 2022，新的“Q”鍵快捷鍵允許您快速打開裝配體或零部件的參考幾何體，如平面、坐标系統和原點。用戶界面的許多其他元素已經被徹底修改，以提供更豐富的信息和更吸引人的視覺體驗。在系統選項中某一些設置會有氣泡提示，您隻需将鼠标懸停在氣泡上，即提供更多信息幫助您更深入地了解設置。

■ 查看和編輯産品信息更容易

設計師往往要求能夠使用不同的文件格式來創造可制造的産品。SOLIDWORKS 2022通過對網格BREP格式和工具的新增強，幫助您查看和編輯關鍵的産品信息，比以往任何時候都更加容易。


哪些功能得到了增強？

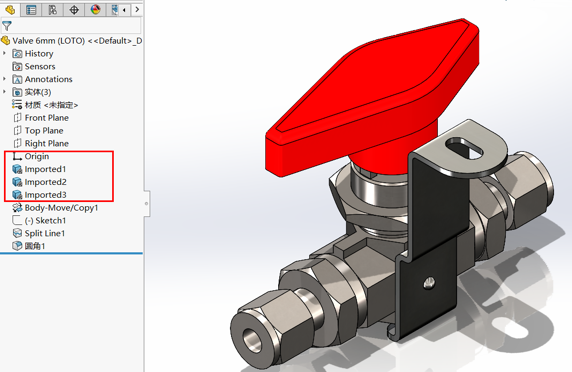

■ 混合建模功能增強

當供應商提供了網格BREP格式的文件時，SOLIDWORKS 2022提供新的混合建模功能，使用這些文件就像使用本地幾何一樣，創建倒角、擠壓、參考平面等功能，不再需要中間格式和布爾操作。

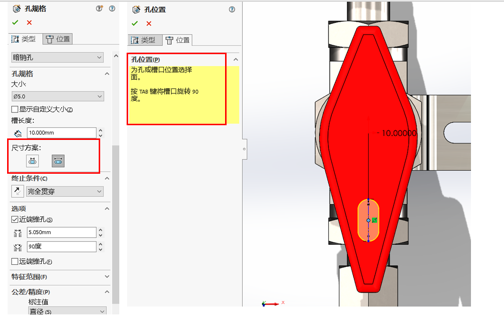

■ 異型孔向導功能增強



SOLIDWORKS 2022的異型孔向導，尺寸方案可通過定義弧切線或中心的方式定義槽長度。此外在定位槽時，您可以通過“TAB”鍵在垂直方向和水平方向之間切換槽口。

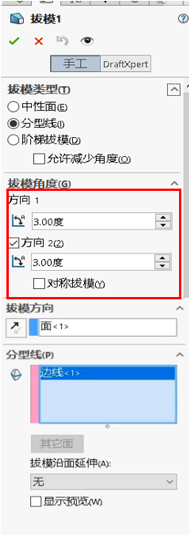

■ 拔模功能增強



SOLIDWORKS 2022中，可通過分型線在兩個方向上進行拔模，而不必創建兩個獨立的拔模特性。

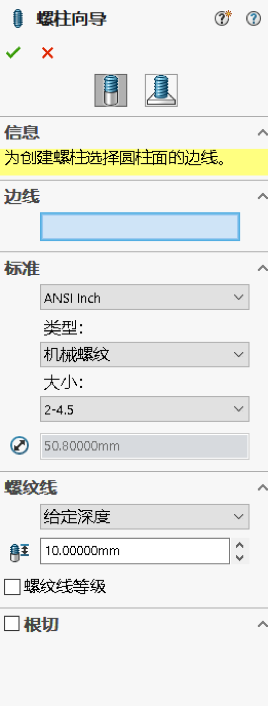

■ 螺柱向導功能增強



SOLIDWORKS 2022提供了新的螺柱向導，添加了可以在3D注釋或2D工程圖中調用的裝飾性線程。

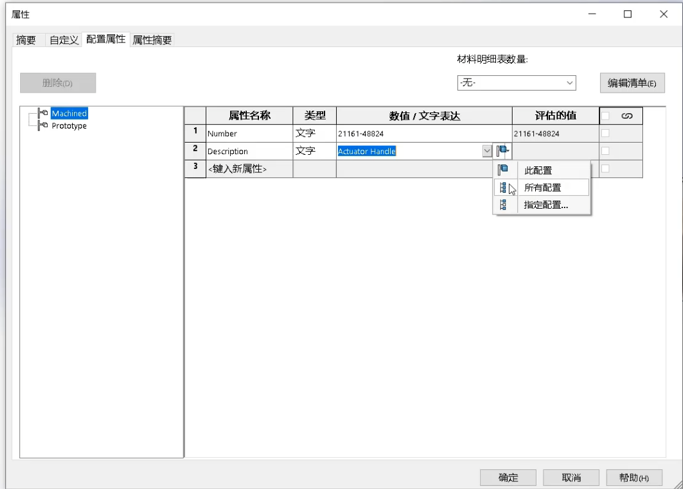

■ 配置屬性功能增強



在SOLIDWORKS 2022中，特定于配置的屬性被分成兩個選項卡：配置屬性和屬性摘要。在第一個選項卡中，正如您所期望的那樣添加屬性信息，同時您可以使用下拉菜單選擇應用于哪個配置。

屬性摘要選項卡提供了基于自定義屬性比較配置的有用方法。設計師有時無法選擇他們從供應商那裡收到的文件，但仍然需要通過幾種不同的制造方法來支持設計。SOLIDWORKS 2022提供了快速高效完成工作所需的工具，同時提高了關鍵産品信息的可見性。

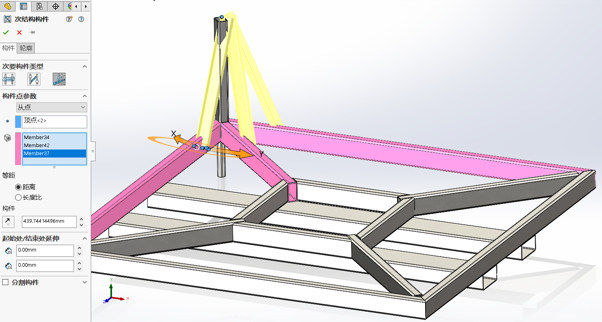

■ 次結構件功能增強



SOLIDWORKS可以輕松地使用“結構系統”創建框架和結構。SOLIDWORKS 2022 增強了次結構件功能、增加了連接元素等。在SOLIDWORKS 2022中創建多個次結構件非常快，您隻需要選擇一個點和多個主體即可完成。所有的邊角管理就像過去一樣直觀地定義，讓您完全控制最終結果。

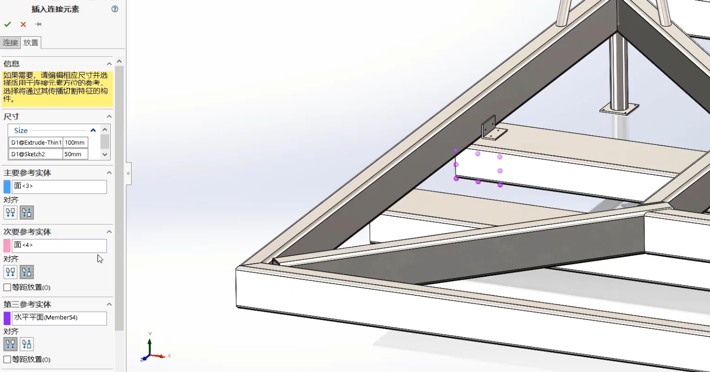

■ 定義和插入連接元素功能新增



當您的設計需要連接件時，隻需選擇所需的連接件标準、類型、小大，通過簡單地選擇參考實體（成員的面）即可定位到具體的部件上。如果連接件不滿足您的設計需求，您還可以動态調整。同時連接元素是智能的，可以在您選擇的成員中切割預定義的孔。

在SOLIDWORKS 2022中頂端蓋也支持結構系統件，并像以前一樣容易定義。

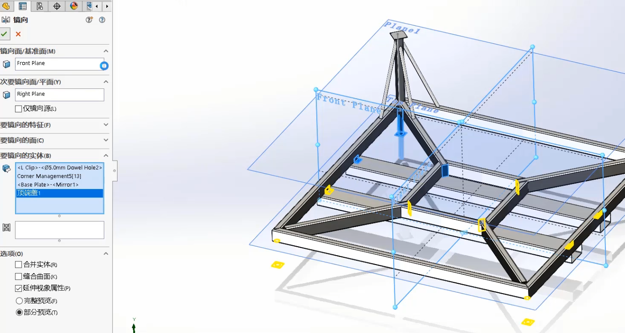

■ 鏡像功能增強



鏡像特性是一個非常常用的功能。在SOLIDWORKS 2022中，您可以在兩個平面或面之間進行鏡像。像這樣的操作不再需要兩個獨立的鏡像功能。

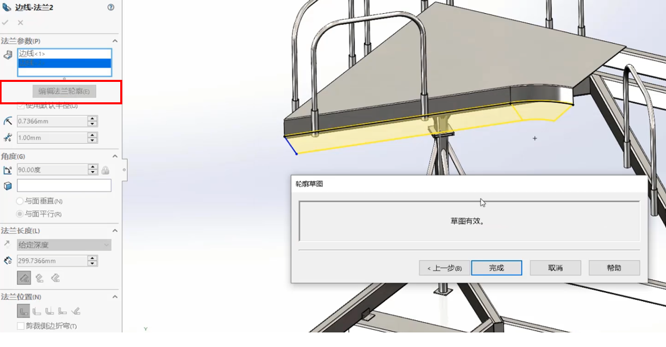

■ 邊線法蘭功能增強



SOLIDWORKS  2022改進了邊線法蘭功能，當您在非線性邊線上創建邊線法蘭時，允許您直接在屬性管理器中編輯法蘭配置文件，以便您可以指定所需的确切法蘭長度。結構系統是一個強大而靈活的工具。通過對次結構件、連接元素、鏡像和钣金的這些新增強，創建框架和結構比以往任何時候都更容易。



                     點擊觀看SOLIDWORKS 2022 工作效率提升篇視頻



總結來看，SOLIDWORKS在用戶體驗方面有着諸多方面的提升，讓操作變得更加簡單便捷的同時，在功能方面又有着強大的優化，進一步幫助我們提升工作效率。
